Bei dieser Anschnittart wird die Kunststoffschmelze über mehrere radial angeordnete Zuführungen in einen meist rotationssymmetrischen Formteilbereich eingeleitet. Die speichenförmige Verteilung unterstützt eine gleichmäßige Füllung von ring-, scheiben-, becher- oder hülsenartigen Spritzgießteilen und kann den Fließweg gegenüber einer einseitigen Anspritzung deutlich verkürzen. Der Speichenanschnitt wird häufig eingesetzt, wenn eine zentrale Anspritzung konstruktiv nicht ausreicht oder eine bessere Verteilung der Schmelze über den Umfang erforderlich ist. Anzahl, Querschnitt und Lage der einzelnen Speichen beeinflussen Druckverlust, Fließfrontbildung, Bindenähte, Bauteilorientierung und Schwindungsverhalten. Nach dem Spritzgießen müssen die speichenförmigen Angussreste in der Regel mechanisch oder über vorgesehene Trennstellen vom Bauteil entfernt werden.

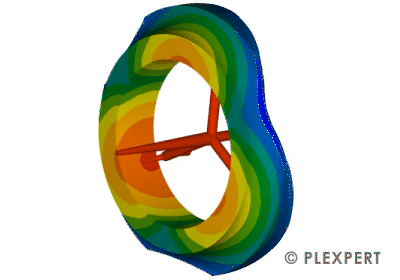

Spritzgießprozess: Simulierte Füllung einer Kavität über einen Speichenanschnitt
